Како работи прекинувачот за вакуумско коло?

НаПрекинувач на вакуумско колое неопходен прекинувач во електроенергетскиот систем. Главно е составена од три дела: рамка, комора за гаснење на лак (т.е. вакуумски меур) и механизам за работа. Меѓу нив, спроводливото коло е основниот дел од прекинувачот, кој е внимателно составен од влезни и излезни спроводливи шипки, изолациски потпори, спроводливи стеги, меки врски и вакуумски лакови за гаснење.

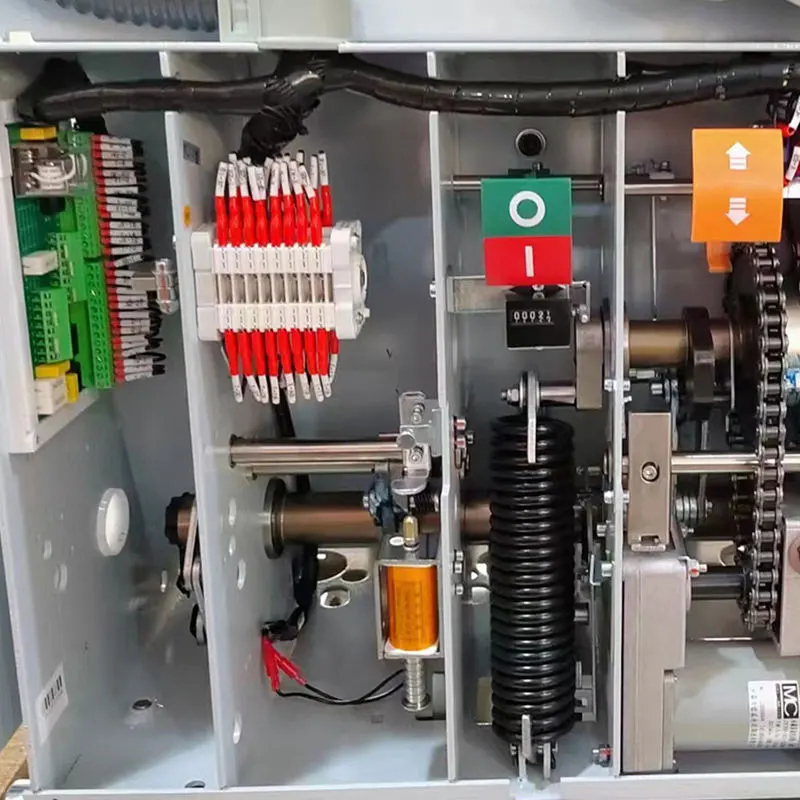

Оперативниот механизам е одговорен за извршување на операциите за затворање и отворање на прекинувачот, вклучително и затворање извори, системи за складирање на енергија, изданија на прекумерна струја, отворање и затворање на калеми и други компоненти. Кога работите, механизмот постигнува прецизна контрола на струјата преку складирање на електрична енергија, електрично отворање и затворање и рачни функции.

Кога струјата ќе ја достигне однапред утврдената вредност,Прекинувач на вакуумско колоќе ги користи тековните карактеристики на нулта вкрстување во висока вакуумска околина за да го изгаснат лакот преку брзата дифузија на плазмата, ефикасно отсекувајќи ја струјата. Во средина, вклучува повеќе чекори како што се складирање на енергија и затворање. Преку низа прецизни механички активности, се обезбедува стабилноста и сигурноста на прекинувачот.

Операцијата за отворање е дека кога прекинувачот на колото е во затворена состојба, се прими сигналот за отворање, а воведниот електромагнет ќе започне да работи, предизвикувајќи да се привлече железното јадро. Оваа акција ќе предизвика горната шипка во отворањето да се движи нагоре, што пак предизвикува да се ротира вратилото на патувањето. Серија реакции на ланец ќе ја придвижат горната шипка нагоре и ќе ја туркаат свитканата плоча, предизвикувајќи да ја вози половина вратилото за да започне да се врти спротивно од стрелките на часовникот. Бидејќи половина вратило и рокерската рака се отклучени, почетната пролет веднаш ќе стапи на сила, туркајќи гоПрекинувач на колаДа се заврши акцијата за отворање.
